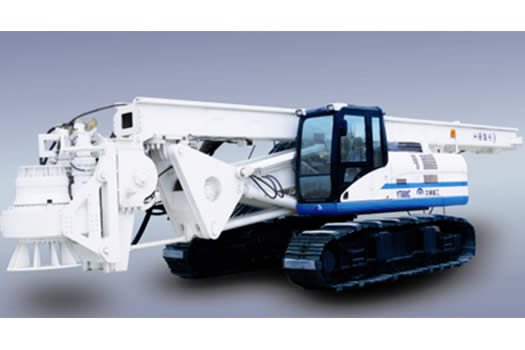

Serie YTR perforación rotatoria aparejo es de alta eficiencia plataforma de perforación construcción adecuada para la construcción de los pilotes de base tales como puentes, ferrocarriles, y construcción de edificios. Se ofrece con alta eficiencia, ahorro de energía, protección del medio ambiente, la baja tasa de mal funcionamiento de la máquina, y una alta fiabilidad.
Características de rendimiento
1. La máquina completa está equipada con CAT 329D chasis telescópico. La máquina completa se puede mover a otros sitios fácilmente en condiciones generales de transporte, debido a que la anchura de la máquina completa durante el período de transporte sólo 3 m. El ancho de la máquina completa durante el período de trabajo es de 4,3 m, proporcionando una buena estabilidad durante el período de trabajo. Con un excelente rendimiento dinámico y la economía de combustible, CAT C-7 EFI totalmente eléctrico del motor de control puede proporcionar una poderosa fuente de energía para la máquina.
El YTR200C rotatorio plataforma de perforación de barrenos adopta CAT 329D chasis telescópico. La anchura de la máquina durante el período de transporte sólo 3 m, de manera que la máquina completa se puede mover a otros sitios fácilmente bajo las condiciones generales de transporte. La anchura de la máquina durante el trabajo es 4,3 m, que puede proporcionar una buena estabilidad durante el funcionamiento. CAT C-7 EFI totalmente eléctrico del motor de control, con un buen rendimiento dinámico y la economía de combustible, es la fuerte fuente de alimentación del equipo de perforación.
2. Sistema hidráulico:
El circuito de aceite principal adopta la tecnología avanzada negativa de control de flujo para realizar la distribución del flujo, según sea necesario. Además, la superposición de potencia constante y la energía eléctrica maximizar el uso de la potencia del motor.
Circuito de aceite auxiliar introduce el sistema de control internacional avanzada de detección de carga, lo que da cuenta de la mejor adecuación entre la potencia de salida de la bomba y la carga de cada condiciones de trabajo.
El sistema hidráulico, con válvula de control proporcional piloto, es de alto ahorro de energía eficiente y y tiene una alta precisión de control.
Sistema de refrigeración único puede ajustar automáticamente la velocidad del ventilador de acuerdo con las condiciones de trabajo, para garantizar el equilibrio térmico.
Bombas hidráulicas, motores hidráulicos, válvulas hidráulicas y accesorios adoptan productos de marcas internacionales, dándose cuenta de la alta fiabilidad del sistema.
3. Además de las herramientas de perforación estándar, también ofrecen una variedad de cubo de suelo, la perforación-cubo, y la espiral corto y así sucesivamente.
4. Además de las herramientas de perforación anteriores, nuestra empresa también ofrece varios tipos de broca de gran exprimidor de diversas especificaciones, que son convenientes para depositar carcasa pila durante la construcción. Diámetro máximo de perforación: Φ1500 mm (con tubería de revestimiento) y Φ1800 mm (sin cañería de la cubierta).
5. Nuevas tecnologías y nuevas características
(1) La plataforma de perforación rotatoria barreno está equipada con cilindro de frente, a través del cual la polea-yoke puede doblar el mástil de forma automática, a fin de reducir la intensidad de trabajo y mejorar la eficiencia del trabajo.
(2) La plataforma de perforación adopta más avanzado dispositivo de nivelación electrónica que puede cambiar entre la operación manual y operación automática; es capaz de monitorizar el mástil y llevar a cabo el ajuste automático para asegurar el mástil está siempre en el estado vertical durante la operación de construcción, y esto puede asegurar eficazmente la verticalidad pila hoyos cumple con el requisito de la ingeniería de tiempo real;
(3) sistema de control electrónico PLC es de desarrollo propio y de sus principales componentes son importados, con un rendimiento estable. Detección de alta precisión de ángulo de mástil (exactitud ≤ 0,1 grados) y la detección de la profundidad precisión de 1,5 ‰, así como la rotación precisión en la detección de ± 0,05 garantice plenamente la calidad de la construcción.
Parámetro
Modelo | Unidad | YTR200C |
Diámetro máximo de perforación | mm | 1800 |
Profundidad de perforación máxima | metro | 68 |
Motor | Modelo | | C7 ACERT, Energía de inyección de combustible (EFI) |
Fabricante | | Oruga |
Poder Configurado | kW | 187 |
Cabeza de la energía | Par motor máximo de perforación | kN.m | 200 |
La velocidad de perforación | r / min | 7 ~ 28 |
Cilindro presurizado | Presión máxima | kN | 150 |
Fuerza de tracción máxima | kN | 165 |
Carrera de trineo | mm | 5000 |
Cabrestante principal | Fuerza de tracción | kN | 210 |
Velocidad máxima de línea | m / min | sesenta y cinco |
Diámetro / Longitud del cable de acero | mm | 28/65 |
Localización | | Frente clasificado |
Cabrestante auxiliar | Fuerza de tracción (primer piso) | kN | 120 |
Velocidad máxima de línea | m / min | 70 |
Diámetro del cable de acero | mm | 20 |
Mástil | Inclinación Delanteros | ° | 3 |
Inclinación hacia un lado | ° | 3.5 |
Chasis | Modelo | | CAT329D |
Ancho de la junta rastreador | mm | 800 |
Fuerza de remolque | kN | 370 |
Longitud total del chasis (pista de rueda) | mm | 4120 |
Dimensión Global | Anchura de equipo bajo estado de trabajo | mm | 4300 |
Altura de equipo bajo estado de trabajo | mm | 22160 |
Longitud de equipo bajo estado de transporte | mm | 15650 |
Altura de equipo bajo estado de transporte | mm | 3365 |
Anchura de equipo bajo estado de transporte | mm | 3000 |
Peso | Estado de trabajo | t | 63 |
Estado de Transporte | t | 55 |
Standard Drilling Rod Especificaciones | | 14,6 millones 406 fricción varilla tipo de perforación 5 sección φ |
Más largos Especificaciones Perforación Rod | | |
Especificaciones de Cubo Taladro estándar | |
